2-La partie mécanique

Fiche élève :

Les ressources:

Matériels nécessaires pour la réalisation:

  • Machine Charly robot
  • Matériaux thermoplastiques
  • Thermoplieuse
  • Cisaille

Logiciels nécessaires :

  • SolidWorks
  • Charlygraal



Dans cette partie les élèves devront réaliser la cabine et la gaine de l’ascenseur.

Forme de la maquette





Premièrement dans la Fiche élève (Fichier PDFFichier Word) on demande aux élèves de réfléchir à: comment réaliser la maquette, quelle échelle choisir et quels logiciels utiliser…

Ensuite ils diviseront leur travail en deux parties, la première est le choix des dimensions de la cabine et sa réalisation sous Solidworks, la seconde est le choix des dimensions de la gaine.

Enfin ils passeront à l’usinage et le pliage de la cabine et la gaine.

  • PREMIEREMENT

Fiche élève:

Partie mecanique

___________________________________________________________________________________

  • ENSUITE

                                                            « La cabine »

Dimensions de la cabine


Panneau d'exclamation

Ici la seule contrainte que doit respecter l’élève est liée au volume de la cabine, en effet le plateau d’usinage de la machine Charly robot possède une longueur de 31 cm et une largeur de 22 cm, donc lors du choix des dimensions l’élève doit vérifier que le volume ne dépasse pas  343 cm3 ou autrement dit ; que l’état déplié la cabine ne dépasse pas 21 cm ( 3 x 7cm ) afin de pouvoir l’usiner.

Le volume est : Lxhxl=7x7x7=343cm3

Dimensions max de la cabine




Cabine solidwork_1

Cabine solidwork_2

Cabine solidwork_3

Cabine solidwork_4

Cabine solidwork_5

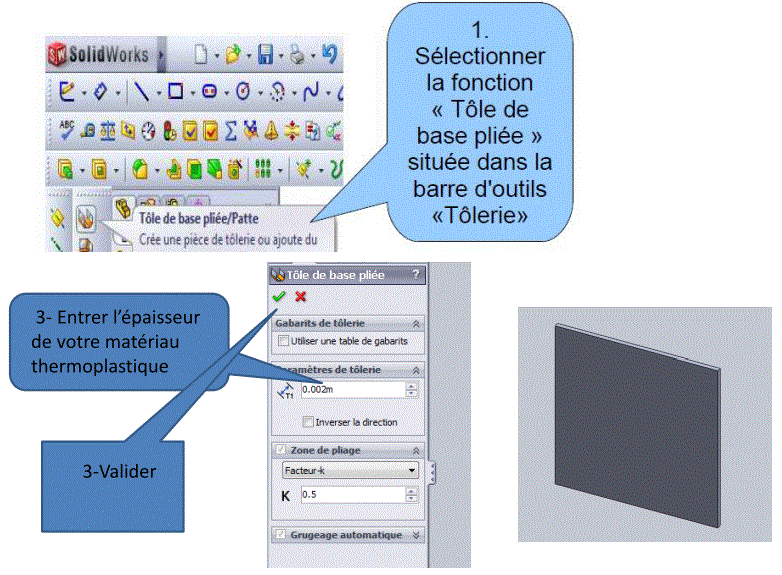

Cabine solidwork_6

Cabine solidwork_7

Cabine solidwork_8

Cabine solidwork_9

Cabine solidwork_10

Cabine solidwork_11



                                                                    « La gaine »

Gaine d'ascenceur

  • ENFIN

Voici un Tutoriel qui montre comment usiner une pièce avec le logiciel Charlygraal (Tutoriel usinage de pièce), c’est le même principe à suivre pour l’usinage de la cabine.

Il ne reste qu’à plier la cabine et la gaine en utilisant la thermoplieuse.

Résultat attendu :

Cabine plie

Gaine plie
