Allumer et éteindre une LED avec un Smartphone

Fiches élèves :

Les ressources :

                                        Schéma électrique PDFSchéma électrique PawerPoint

Correction :

Chaîne fonctionnelle du système pour allumer et éteindre la LED à distance

Matériels nécessaires :

  • Carte Arduino, module Bluetooth, LED, résistance, plaque d’essai, fil mal_mal, câble USB type A/B.

Logiciels nécessaires :

  • Arduino, ArduBlock, AppInventor

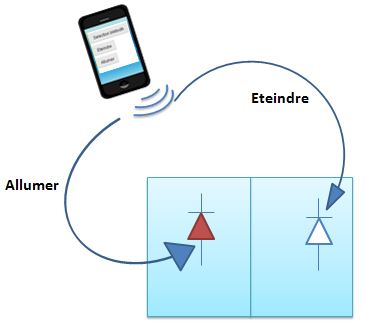

Dans ce projet l’élève réalisera une étude complète d’un système permettant d’allumer et éteindre une LED (à distance) en utilisant un Smartphone.

Image_Smartphone_LED

Le travail sera composé de deux parties:

1-Partie électronique: l’élève déterminera le matériel nécessaire pour réaliser le système souhaité, réalisera la chaîne fonctionnelle, le schéma électrique et insérera le programme dans la carte Arduino.
2-Partie informatique: l’élève réalisera l’application permettant de commander l’allumage et l’extinction de la LED à distance.

1-Partie électronique

Répondre aux différentes questions de la fiche suivante, en t’aidant des ressources « Partie électronique »

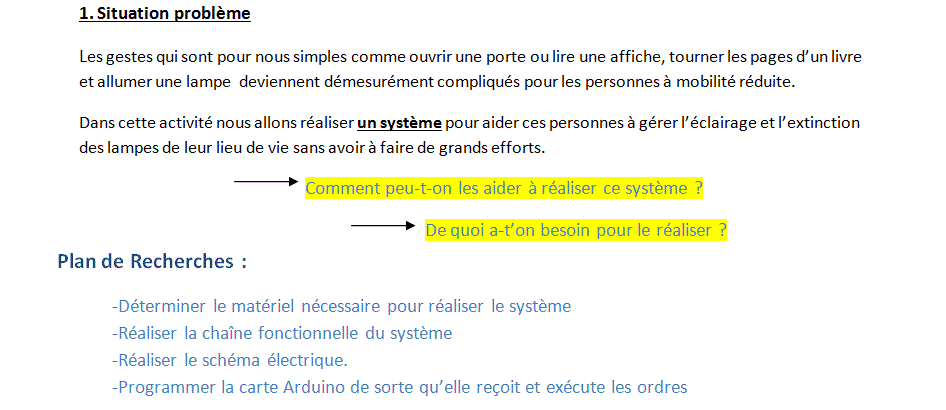

Fiche élève:




Fiche_eleve


Avec les questions soulignées en jaune dans la fiche élève, lancez le débat avec vos élèves afin de déterminer le système et s’assurer que tout le monde à comprit que nous cherchons à réaliser un moyen de contrôle de l’éclairage et de l’extinction des lampes à partir d’un Smartphone.

Par la suite leurs demander de répondre au plan de recherche, sachant que la première question doit être faite en groupe et que tout les élèves doivent partir de la même liste des composants

Plan de recherche :

Déterminer le matériel nécessaire pour réaliser le système :

Sur un brouillon les élèves listeront les composants dont ils auront besoin pour répondre aux attentes de ce projet, par la suite le professeur les aidera et complétera la liste avec eux au tableau

Donc la liste des composants :

  1. Carte arduino
  2. LED (lampe)
  3. Résistance (Pourquoi monsieur ? pour protéger votre LED et ne pas la griller)
  4. Module Bluetooth
  5. Fils électriques
  6. Smartphone

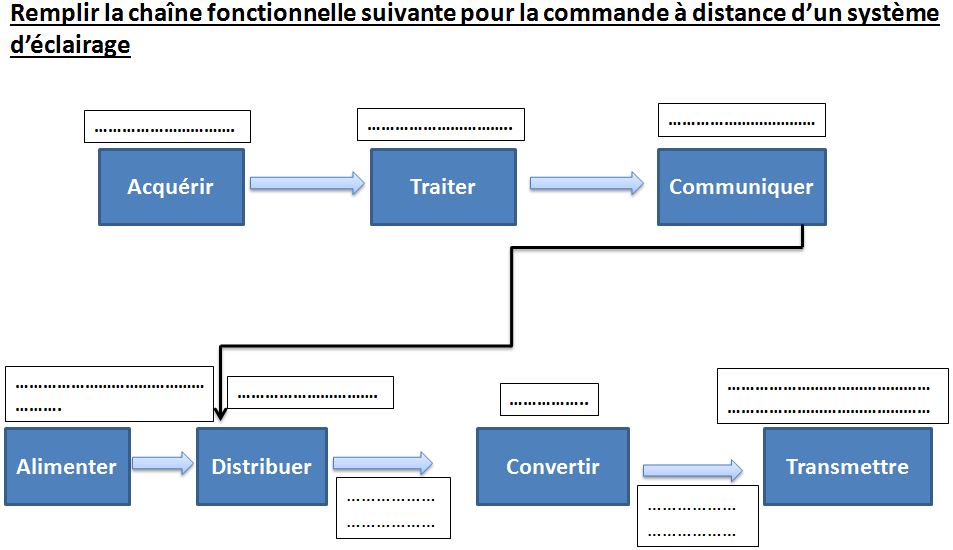

Réaliser la chaîne fonctionnelle du système :

A l’aide de la liste des composants et du document ressource « chaîne fonctionnelle à compléter », mettre les composants selon leurs rôles dans les bonnes cases.

Chaine fonctionnelle

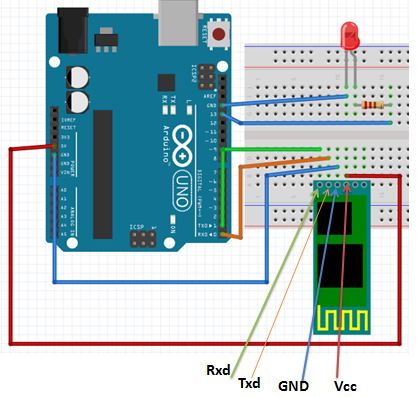

Réaliser le schéma électrique :

Ouvrir le document ressource « Schéma électrique » puis passer à la réalisation du schéma demandé.Schema elctrique image

Programmer la carte :



 Le programme sous ARDUBLOCK (ou Arduino augmenté):

Ici vous allez trouver deux programmes, un premier avec déclaration de variable, celle-ci récupérera l’état de la lecture du port série (information envoyée par le smartphone sur le module bluetooth HC-05), et un second programme plus simple sans déclaration de variable.

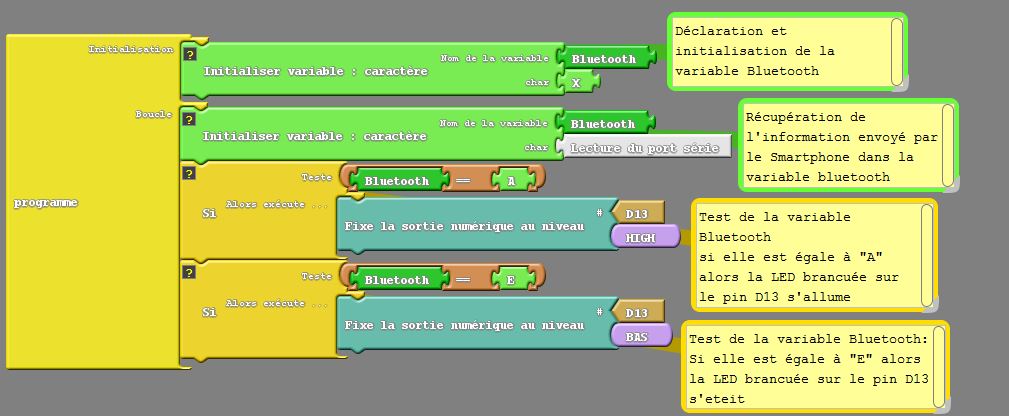

  • Programme avec déclaration de variable :

  • Programme sans déclaration de variable :

commande-led-par-bluetooth-sous-ardublock

 Le programme sous Arduino (Facultatif) :

Instruction_SerialRead_et_switch

2-Partie informatique :

Ici les élèves passeront à la réalisation de l’application de commande du système.

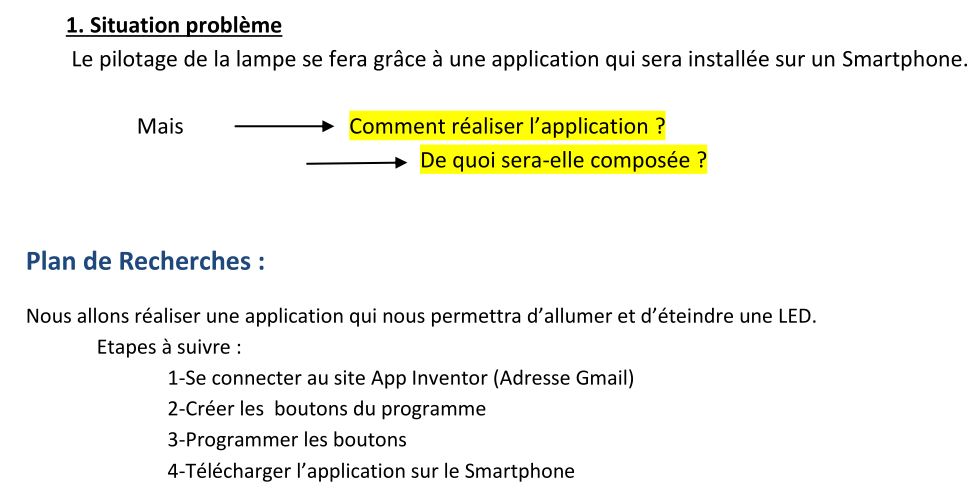

Fiche élève:


Fiche_eleve application


Pour voir les étapes à suivre afin de réaliser l’application cliquer ici.
